Projeto elétrico comercial

Projeto elétrico comercial: segurança, dimensionamento e eficiência para a operação

Um projeto elétrico comercial define como a instalação de uma loja, escritório, clínica, restaurante, mercado, galpão ou outro ambiente empresarial será dimensionada, protegida e executada. Ele transforma as necessidades do estabelecimento em desenhos, cálculos, especificações e orientações técnicas.

Mais do que indicar tomadas e pontos de iluminação, o projeto estabelece como as cargas serão distribuídas, quais circuitos precisarão ser independentes, como os quadros serão organizados e quais dispositivos de proteção deverão ser utilizados.

Essa análise é decisiva porque a eletricidade sustenta atividades como atendimento, iluminação, climatização, refrigeração, meios de pagamento, computadores, segurança eletrônica, automação e comunicação.

O que é um projeto elétrico comercial?

O projeto elétrico comercial é o planejamento técnico da instalação elétrica de um ambiente destinado ao comércio ou à prestação de serviços.

Seu conteúdo pode incluir:

• levantamento de cargas;

• cálculo de demanda;

• distribuição dos pontos elétricos;

• divisão dos circuitos;

• dimensionamento dos condutores;

• especificação dos disjuntores;

• definição de DR e DPS, quando aplicáveis;

• projeto de aterramento;

• organização dos quadros;

• trajetos de eletrodutos e eletrocalhas;

• diagrama unifilar;

• lista de materiais;

• detalhes de instalação;

• memorial descritivo;

• registro de responsabilidade técnica.

O escopo varia conforme o tamanho do estabelecimento, a atividade desenvolvida, os equipamentos utilizados, a tensão disponível e a complexidade da operação.

Diferença entre projeto, instalação e reforma elétrica

O projeto define os critérios técnicos. A instalação executa os componentes previstos. Já a reforma modifica uma infraestrutura existente.

Uma obra pode envolver apenas a instalação física de cabos, tomadas e quadros, mas isso não substitui os cálculos e as especificações do projeto.

Da mesma forma, uma reforma não deve ser realizada apenas pela troca de componentes. Antes da intervenção, é necessário verificar a carga, os circuitos, as proteções e as condições da instalação existente.

Por que o projeto elétrico é importante para o comércio?

Em um estabelecimento comercial, uma falha elétrica pode interromper vendas, atendimento, comunicação, climatização, refrigeração ou sistemas de segurança.

O projeto ajuda a organizar a infraestrutura antes da execução e contribui para:

• reduzir riscos de sobrecarga;

• proteger os circuitos contra curtos-circuitos;

• diminuir a exposição a choques elétricos;

• evitar aquecimento indevido;

• melhorar a distribuição das cargas;

• facilitar manutenções;

• reduzir improvisos;

• planejar futuras ampliações;

• especificar materiais adequados;

• documentar a instalação;

• integrar elétrica, arquitetura e climatização;

• apoiar a continuidade da operação.

O planejamento também reduz retrabalhos durante a obra. Pontos elétricos, quadros e caminhos de cabos podem ser compatibilizados com o layout antes da instalação dos revestimentos, forros, móveis e equipamentos.

Quando um comércio precisa de projeto elétrico?

A avaliação é recomendada sempre que uma instalação nova ou existente precisar atender a uma operação comercial de forma organizada e tecnicamente documentada.

Entre as situações mais comuns estão:

• construção de imóvel comercial;

• abertura de uma nova empresa;

• reforma;

• ampliação;

• mudança de layout;

• troca de atividade;

• instalação de equipamentos de maior potência;

• implantação de sistemas de climatização;

• ampliação da iluminação;

• inclusão de refrigeração;

• modernização de quadros;

• aumento da quantidade de tomadas;

• instalação de sistemas de TI;

• regularização da documentação;

• revisão de infraestrutura antiga.

Sinais de que a instalação precisa ser avaliada

Algumas condições podem indicar falhas, sobrecargas ou incompatibilidades:

• disjuntores desarmando com frequência;

• aquecimento em tomadas, cabos ou quadros;

• cheiro de queimado;

• marcas de escurecimento;

• ruídos anormais;

• uso constante de extensões e adaptadores;

• falta de pontos para os equipamentos;

• circuitos sem identificação;

• quadro com componentes desorganizados;

• reformas anteriores sem documentação;

• dificuldade para instalar novas cargas;

• oscilações internas;

• tomadas ou interruptores danificados.

Esses sinais não permitem diagnosticar o problema a distância. Um disjuntor pode atuar por sobrecarga, curto-circuito, falha em equipamento, mau contato ou incompatibilidade entre a carga e o circuito.

Diante de aquecimento, cheiro de queimado, ruídos ou danos aparentes, a instalação deve ser avaliada por profissional habilitado. Intervenções improvisadas podem ampliar o risco.

Mudança de uso do imóvel

Uma instalação planejada para escritório pode não ser adequada para restaurante, clínica, mercado ou loja com equipamentos de refrigeração.

A mudança de atividade altera as cargas, o regime de funcionamento e a distribuição dos pontos. Também pode exigir novos circuitos, proteções, quadros ou adequações no padrão de entrada.

Antes de ocupar o imóvel, é importante comparar a capacidade existente com a demanda da nova operação.

Objetivos de um projeto elétrico comercial

O projeto organiza diferentes necessidades em uma única solução técnica.

Segurança das pessoas

O dimensionamento dos circuitos, o aterramento e os dispositivos de proteção ajudam a reduzir riscos relacionados a choques, sobrecorrentes e falhas de isolação.

A segurança depende da relação correta entre condutores, proteções, formas de instalação e condições ambientais.

Proteção do patrimônio

Equipamentos eletrônicos, sistemas de refrigeração, computadores, máquinas e dispositivos de segurança dependem de uma infraestrutura compatível com suas características.

Proteções mal selecionadas ou circuitos sobrecarregados podem afetar tanto a instalação quanto os equipamentos conectados.

Continuidade operacional

A setorização dos circuitos permite que uma falha localizada tenha impacto menor sobre outras áreas, conforme a configuração do projeto.

Em vez de concentrar toda a operação em poucos circuitos, o responsável técnico pode separar iluminação, tomadas, climatização, refrigeração, segurança e cargas específicas.

Eficiência energética

A eficiência começa pelo dimensionamento correto e pela organização do uso da energia.

O projeto pode prever:

• iluminação dividida por setores;

• comandos compatíveis com a rotina;

• condutores dimensionados para reduzir perdas;

• circuitos adequados às cargas;

• integração com automação;

• distribuição dos pontos próxima ao uso;

• organização para medição e acompanhamento;

• redução de equipamentos ligados sem necessidade.

A economia depende da execução, dos equipamentos e dos hábitos operacionais. O projeto cria condições técnicas para um uso mais racional, mas não representa redução automática do consumo.

Planejamento de manutenção e expansão

Uma instalação documentada facilita inspeções, correções e futuras ampliações.

O planejamento pode prever espaço em quadros, caminhos acessíveis e uma organização compatível com possíveis mudanças no estabelecimento. Isso não significa superdimensionar todos os componentes, mas considerar expansões realistas.

Etapas de elaboração do projeto elétrico comercial

A qualidade do projeto depende de um levantamento completo das necessidades do imóvel.

1. Briefing técnico

O trabalho começa pela compreensão da atividade comercial.

O projetista precisa conhecer:

• tipo de negócio;

• layout;

• horários de funcionamento;

• quantidade de usuários;

• equipamentos;

• sistemas de iluminação;

• climatização;

• refrigeração;

• máquinas;

• segurança eletrônica;

• infraestrutura de dados;

• previsão de expansão;

• necessidades de manutenção.

Uma loja, uma clínica, um escritório e um restaurante podem ter a mesma área, mas demandas elétricas muito diferentes.

2. Levantamento de cargas

O levantamento identifica tudo o que será alimentado pela instalação.

As cargas podem incluir:

• iluminação;

• tomadas de uso geral;

• tomadas de uso específico;

• computadores;

• impressoras;

• sistemas de pagamento;

• ar-condicionado;

• freezers;

• câmaras frias;

• fornos;

• máquinas;

• bombas;

• motores;

• sistemas de segurança;

• equipamentos de rede;

• automação.

Além da potência, é necessário considerar o regime de uso e a simultaneidade.

3. Posicionamento dos pontos

Os pontos são distribuídos conforme o layout e a forma de utilização do espaço.

Essa etapa evita extensões, adaptadores e cabos expostos em áreas de circulação. Também ajuda a posicionar tomadas e comandos próximos aos equipamentos atendidos.

Mudanças tardias no mobiliário podem afetar a distribuição. Por isso, a compatibilização com a arquitetura deve ocorrer antes da execução.

4. Cálculo de demanda

Nem todas as cargas operam ao mesmo tempo ou nas mesmas condições.

O cálculo de demanda avalia o comportamento previsto da instalação e orienta o dimensionamento da alimentação, dos quadros e dos circuitos.

A análise deve ser compatível com a atividade. Equipamentos de cozinha, motores, climatização e refrigeração podem apresentar perfis diferentes de computadores e iluminação.

5. Divisão dos circuitos

Os circuitos são organizados conforme o tipo de carga, a potência, a criticidade e a necessidade de manutenção.

A divisão pode separar:

• iluminação;

• tomadas gerais;

• climatização;

• refrigeração;

• equipamentos de cozinha;

• máquinas;

• sistemas de segurança;

• tecnologia da informação;

• cargas essenciais;

• áreas específicas do imóvel.

A setorização facilita o desligamento localizado e reduz a necessidade de interromper todo o estabelecimento durante determinadas intervenções.

6. Dimensionamento dos condutores

Os condutores são dimensionados conforme critérios como:

• corrente elétrica;

• capacidade de condução;

• método de instalação;

• agrupamento;

• temperatura;

• distância;

• queda de tensão;

• proteção associada;

• condições do ambiente.

A escolha da bitola não deve ser feita por estimativa visual ou pela repetição de soluções utilizadas em outro imóvel.

7. Seleção das proteções

Disjuntores e outros dispositivos precisam ser compatíveis com os condutores e as cargas.

Conforme a instalação, o projeto também pode avaliar:

• dispositivos diferenciais residuais;

• dispositivos de proteção contra surtos;

• seccionamento;

• proteção geral;

• coordenação entre proteções;

• aterramento;

• equipotencialização.

Trocar um disjuntor por outro de maior corrente sem analisar o circuito pode deixar os condutores expostos a condições para as quais não foram dimensionados.

8. Organização dos quadros

Os quadros concentram as proteções e distribuem os circuitos.

O projeto precisa definir:

• localização;

• capacidade;

• barramentos;

• dispositivos;

• identificação dos circuitos;

• acesso;

• espaço interno;

• possibilidade de manutenção;

• relação com os quadros a montante e a jusante.

Quadros instalados em locais de difícil acesso ou sem identificação aumentam a complexidade das intervenções.

9. Definição dos caminhos elétricos

Eletrodutos e eletrocalhas fazem parte da organização da infraestrutura.

O traçado deve considerar:

• ocupação;

• fixação;

• proteção mecânica;

• separação necessária;

• acessibilidade;

• manutenção;

• interferências com outros sistemas;

• condições ambientais;

• possibilidade de substituição dos cabos.

Em instalações embutidas, o planejamento é ainda mais importante, pois correções podem exigir intervenções em paredes, pisos e forros.

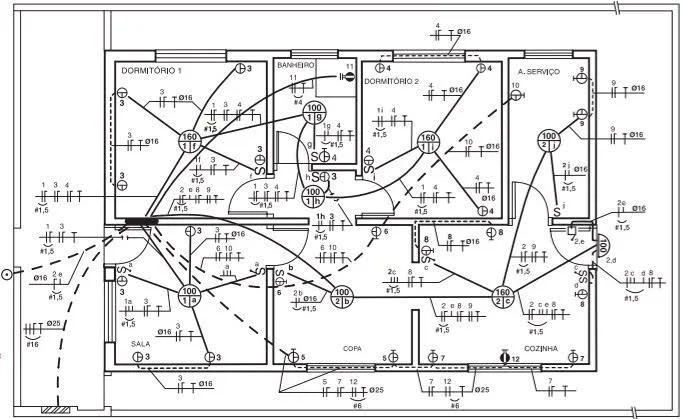

10. Diagrama unifilar e documentação

O diagrama unifilar representa a lógica da alimentação, dos quadros, das proteções e dos circuitos.

A documentação final pode conter:

• planta baixa;

• pontos de iluminação;

• tomadas;

• cargas específicas;

• quadros;

• circuitos;

• trajetos de infraestrutura;

• diagrama unifilar;

• detalhes;

• especificações;

• lista de materiais;

• memorial descritivo;

• registro de responsabilidade técnica.

Os documentos precisam ser coerentes entre si e suficientemente claros para orientar execução e manutenção.

11. Compatibilização entre disciplinas

O projeto elétrico deve ser conferido junto à arquitetura, à estrutura, à climatização, à hidráulica, à prevenção contra incêndio, aos dados e à automação.

A compatibilização ajuda a identificar conflitos como:

• eletrocalhas ocupando o mesmo espaço de dutos;

• quadros atrás de mobiliário;

• tomadas fora da posição dos equipamentos;

• passagens inviáveis;

• interferências com forros;

• circuitos insuficientes para cargas definidas em outro projeto.

A modelagem BIM pode apoiar esse trabalho em empreendimentos que exigem maior coordenação.

Normas técnicas e responsabilidade profissional

Projetos de instalações elétricas de baixa tensão devem observar as normas aplicáveis em suas versões vigentes.

A ABNT NBR 5410 é uma referência central para instalações elétricas de baixa tensão. Ela apresenta critérios relacionados a proteção, dimensionamento, seccionamento, aterramento e demais aspectos técnicos da instalação.

A NR-10 trata da segurança em instalações e serviços com eletricidade. Sua aplicação envolve medidas de controle e procedimentos voltados às pessoas que interagem direta ou indiretamente com instalações elétricas.

Também podem ser relevantes:

• padrões da concessionária;

• normas relacionadas aos equipamentos;

• exigências locais;

• normas referentes a sistemas específicos;

• requisitos de segurança do trabalho;

• critérios profissionais e documentais.

As versões vigentes devem ser consultadas pelo responsável técnico no momento do projeto.

Responsabilidade técnica

O projeto deve ser elaborado por profissional legalmente habilitado e com atribuições compatíveis.

O registro de responsabilidade técnica identifica o profissional, o contratante, o local e o escopo do serviço.

Projeto, instalação, inspeção e manutenção são atividades distintas. A responsabilidade precisa corresponder ao trabalho efetivamente executado.

Dimensionamento de circuitos, condutores e disjuntores

O dimensionamento segue uma sequência lógica:

• as cargas indicam a potência necessária;

• a tensão e a potência influenciam a corrente;

• a corrente e o método de instalação orientam os condutores;

• os condutores e as cargas influenciam as proteções;

• os circuitos definem a organização dos quadros;

• a documentação registra os critérios utilizados.

Todos os componentes precisam funcionar de forma coordenada.

Riscos do subdimensionamento

Componentes abaixo da necessidade podem provocar:

• aquecimento;

• queda de tensão;

• desarmes;

• envelhecimento da isolação;

• interrupções;

• redução da vida útil;

• maior exposição a falhas.

Limitações do superdimensionamento

Escolher cabos, quadros e proteções muito acima da necessidade não é uma solução automática.

O excesso pode aumentar custos, ocupar espaço e dificultar a execução. Além disso, um disjuntor maior não pode ser utilizado para compensar um circuito inadequado sem que todos os elementos sejam avaliados.

O objetivo é encontrar uma solução equilibrada entre segurança, durabilidade, eficiência e uso racional de materiais.

Quadros, eletrodutos e identificação dos circuitos

A organização física influencia diretamente a manutenção.

Um sistema bem documentado permite identificar quais cargas são alimentadas por cada proteção e quais áreas podem ser desligadas durante uma intervenção.

QDC e QGBT

O quadro de distribuição de circuitos concentra as proteções de uma área ou conjunto de cargas.

Em instalações maiores, o quadro geral de baixa tensão pode centralizar a distribuição principal e alimentar quadros secundários.

A configuração depende da demanda, do layout, da distância e da complexidade operacional.

Identificação

Os circuitos precisam ser identificados de maneira coerente com as plantas e os diagramas.

A identificação facilita:

• desligamentos;

• inspeções;

• testes;

• manutenção;

• localização de falhas;

• ampliação;

• comparação com a documentação.

Mudanças executadas posteriormente devem ser registradas para que o projeto continue representando a instalação.

Eficiência energética sem comprometer a segurança

Economizar não significa eliminar proteções, reduzir bitolas ou escolher componentes apenas pelo menor preço.

A eficiência pode ser favorecida por:

• setorização da iluminação;

• comandos por área;

• distribuição adequada dos pontos;

• dimensionamento dos condutores;

• redução de perdas evitáveis;

• separação das cargas;

• acompanhamento do consumo;

• automação quando pertinente;

• manutenção preventiva;

• escolha de equipamentos compatíveis com o uso.

Antes de substituir todos os equipamentos, é importante identificar a origem do consumo ou da falha.

O problema pode estar no modo de uso, na distribuição dos circuitos, na queda de tensão, em equipamentos degradados ou na ausência de manutenção.

A avaliação direciona o investimento para intervenções com justificativa técnica.

Manutenção e atualização do projeto

Uma instalação comercial muda ao longo do tempo. Novos equipamentos são adicionados, o layout é alterado e algumas cargas deixam de existir.

O projeto deve ser atualizado quando houver:

• ampliação;

• reforma;

• mudança de atividade;

• novos equipamentos;

• alteração dos quadros;

• redistribuição dos circuitos;

• expansão da climatização;

• instalação de refrigeração;

• aumento da demanda;

• modernização do padrão de entrada;

• correções relevantes.

A manutenção preventiva pode incluir inspeção dos quadros, conexões, dispositivos, aterramento, identificação e sinais de aquecimento.

As intervenções devem ser planejadas e realizadas por equipes habilitadas, com medidas de segurança compatíveis com a instalação.

Erros comuns em instalações comerciais

Executar antes de concluir o projeto

A pressa pode levar à compra de materiais inadequados e a mudanças durante a obra.

Copiar a instalação de outro comércio

Negócios com áreas semelhantes podem possuir equipamentos e regimes de uso diferentes.

Concentrar muitas cargas no mesmo circuito

A ausência de setorização pode provocar sobrecarga e ampliar o impacto das falhas.

Trocar o disjuntor sem avaliar os cabos

A proteção precisa ser compatível com o condutor e com a carga.

Depender de extensões e adaptadores

O uso permanente desses recursos pode indicar falta de pontos ou inadequação do layout elétrico.

Instalar quadros em locais inacessíveis

A localização interfere na operação, na inspeção e na manutenção.

Ignorar climatização e refrigeração

Essas cargas podem representar uma parcela relevante da demanda e exigir circuitos próprios.

Não atualizar os documentos

Diagramas e plantas desatualizados dificultam diagnósticos e aumentam os riscos durante intervenções.

Como escolher uma empresa para elaborar o projeto?

Antes de contratar, avalie se a empresa:

• trabalha com profissional habilitado;

• realiza levantamento do imóvel;

• identifica as cargas;

• calcula a demanda;

• dimensiona circuitos e proteções;

• considera aterramento;

• verifica as normas vigentes;

• compatibiliza diferentes disciplinas;

• prepara documentação clara;

• especifica materiais;

• considera manutenção;

• avalia expansões;

• define o escopo da responsabilidade técnica.

Também é importante confirmar se a proposta inclui apenas o projeto ou se abrange instalação, acompanhamento da obra, atualização dos documentos e testes.

Atuação da Genset Engenharia e Consultoria

A Genset Engenharia e Consultoria atua com engenharia elétrica, engenharia civil e infraestrutura crítica.

Sediada em Itumbiara, Goiás, a empresa desenvolve projetos, instalações, manutenções, laudos técnicos e consultorias para diferentes tipos de edificações e operações.

Nos projetos elétricos comerciais, o trabalho considera cargas, circuitos, materiais, proteções, métodos de execução e integração com os demais sistemas do imóvel.

A experiência com projetos BIM, data centers e ambientes de missão crítica contribui para uma abordagem voltada à documentação, à compatibilização e à continuidade operacional.

A liderança técnica é conduzida por Ricardo Borges, engenheiro eletricista e civil com experiência em geração de energia e sistemas de missão crítica. Dayane Santos atua na gestão administrativa e na consultoria de contratos.

A proposta comercial é preparada após a análise do imóvel, das cargas, do nível de detalhamento e dos serviços necessários.

Faça seu projeto com a Genset

O projeto elétrico comercial transforma as necessidades do estabelecimento em uma infraestrutura documentada, dimensionada e compatível com a operação.

O trabalho começa pelo levantamento das cargas, passa pelo cálculo de demanda, pela divisão dos circuitos e pela especificação das proteções. Depois, essas decisões são registradas em plantas, diagramas e memoriais que orientam execução, inspeção e manutenção.

Lojas, escritórios, clínicas, restaurantes, mercados e outros estabelecimentos podem solicitar uma avaliação da Genset Engenharia e Consultoria para identificar as condições da instalação e definir o escopo do projeto.

Perguntas frequentes sobre projeto elétrico comercial

Todo comércio precisa de projeto elétrico?

A necessidade depende da instalação, da atividade, das cargas e das exigências aplicáveis. Para obras novas, reformas, ampliações e mudanças relevantes de uso, a elaboração do projeto é uma medida técnica importante.

Quais documentos fazem parte do projeto?

O conjunto pode incluir planta baixa, circuitos, quadros, diagrama unifilar, trajetos, detalhes, cálculos, especificações, lista de materiais e memorial descritivo.

Quem pode elaborar o projeto?

O trabalho deve ser realizado por profissional legalmente habilitado e com atribuições compatíveis, acompanhado do respectivo registro de responsabilidade técnica.

Como saber se o quadro suporta novos equipamentos?

É necessário avaliar a demanda, os circuitos, os barramentos, as proteções, os condutores e a alimentação do quadro. A análise não deve se limitar à existência de espaço físico para novos disjuntores.

Posso trocar um disjuntor por outro maior?

A substituição só deve ocorrer após avaliação do circuito. Um disjuntor maior pode deixar os condutores sem proteção adequada contra sobrecarga.

DR e DPS são sempre necessários?

A aplicação depende dos critérios técnicos, dos riscos e das normas vigentes. O responsável deve avaliar onde e como esses dispositivos precisam ser utilizados.

O projeto ajuda a reduzir o consumo?

Ele pode favorecer o uso racional da energia por meio de setorização, dimensionamento e organização. O resultado também depende dos equipamentos, da execução e dos hábitos operacionais.

Quando atualizar o projeto?

A atualização é indicada após reformas, ampliações, mudanças de layout, instalação de novas cargas ou alterações relevantes nos quadros e circuitos.

Projeto e instalação podem ser contratados separadamente?

Sim. O escopo de cada serviço deve estar claro, e a execução precisa seguir a documentação técnica correspondente.

Como solicitar um projeto à Genset?

O primeiro passo é apresentar as características do imóvel, a atividade comercial, o layout e os equipamentos previstos. Após a avaliação, a Genset pode definir o escopo e preparar a proposta comercial.
