Comissionamento de nobreak

Comissionamento de nobreak: etapas, normas e cuidados para continuidade operacional

O comissionamento de nobreak é a validação técnica do equipamento e de toda a infraestrutura associada antes da entrada em operação. O processo verifica UPS, instalação elétrica, baterias, by-pass, proteções e carga crítica para identificar incompatibilidades que poderiam comprometer a segurança ou a continuidade operacional.

Mais do que ligar o equipamento, o comissionamento avalia se a solução instalada corresponde ao projeto, às condições do ambiente e às necessidades reais da operação. Essa análise é especialmente relevante em data centers, hospitais, indústrias, edifícios comerciais, órgãos públicos e outros locais que dependem de energia ininterrupta.

O que é comissionamento de nobreak?

O comissionamento de nobreak reúne inspeções, medições, testes funcionais e registros técnicos. Seu objetivo é confirmar se o sistema está apto a alimentar as cargas previstas dentro das condições avaliadas.

Entre os principais pontos analisados estão:

• potência do nobreak e demanda da carga conectada;
• topologia do UPS;
• autonomia prevista;
• estado e configuração das baterias;
• tensão de entrada e saída;
• cabos, disjuntores e aterramento;
• funcionamento do by-pass;
• alarmes, sinalizações e painel de controle;
• ventilação e condições do ambiente;
• resposta do sistema durante testes controlados;
• documentação técnica disponível.

O escopo deve considerar o porte da instalação, a criticidade das cargas e as limitações operacionais do local. Nem todos os testes são apropriados para todos os ambientes, principalmente quando há sistemas sensíveis em funcionamento.

Conceitos importantes

• Nobreak: equipamento que fornece energia temporária quando ocorrem falhas, oscilações ou interrupções na rede elétrica.
• UPS: sigla de Uninterruptible Power Supply, termo técnico equivalente a nobreak.
• Carga crítica: conjunto de equipamentos cuja interrupção inesperada pode afetar dados, atendimento, segurança ou processos operacionais.
• Autonomia: período estimado em que as baterias conseguem sustentar a carga conectada.
• By-pass: caminho elétrico alternativo usado em condições específicas, como manutenção ou contingência, desde que previsto e operado corretamente.
• Startup: etapa de partida e entrada do equipamento em operação.

Diferença entre instalação e comissionamento

A instalação envolve posicionar o nobreak, realizar as conexões elétricas e integrar o equipamento à infraestrutura.

O comissionamento verifica se esse conjunto funciona de maneira coerente com o projeto e com a carga protegida. Um UPS energizado pode apresentar potência inadequada, autonomia insuficiente, alarmes mal configurados, problemas no banco de baterias ou incompatibilidade com os equipamentos conectados.

Essa diferença é decisiva em operações nas quais poucos minutos de indisponibilidade podem provocar perda de dados, interrupção de atendimento ou falhas em sistemas de segurança e comunicação.

Riscos que o comissionamento ajuda a identificar

Um processo técnico bem conduzido reduz a probabilidade de descobrir problemas apenas durante uma falta real de energia. Entre os riscos mais comuns estão:

• incompatibilidade entre a potência do nobreak e a carga crítica;
• autonomia inferior à necessária para a operação ou para o desligamento seguro;
• conexões inadequadas, mau contato ou aquecimento;
• cabos, disjuntores ou proteções incompatíveis;
• aterramento em condição inadequada;
• falha de alarmes e sinalizações;
• atuação incorreta do by-pass;
• ventilação insuficiente;
• baterias degradadas ou instaladas de forma inadequada;
• exposição de equipamentos sensíveis a oscilações elétricas;
• desligamentos inesperados e perda de dados;
• ausência de registros para futuras manutenções.

O diagnóstico não deve se limitar ao nobreak. Rede elétrica, quadros, baterias, ambiente, documentação e procedimentos operacionais fazem parte do mesmo sistema.

Quando realizar o comissionamento de nobreak?

A validação técnica não se restringe à primeira energização. Ela pode ser necessária em diferentes momentos do ciclo de vida do equipamento.

Instalação de um novo nobreak

Antes da entrada em operação, é necessário verificar se o equipamento foi instalado conforme as especificações disponíveis e se sua capacidade é compatível com a carga.

Substituição do equipamento

A troca de um UPS pode alterar potência, topologia, autonomia, conexões, proteções e procedimentos de operação. O novo conjunto precisa ser avaliado antes de assumir cargas críticas.

Expansão da carga protegida

A inclusão de servidores, câmeras, equipamentos de rede, automação, sistemas de atendimento ou outros dispositivos pode reduzir a autonomia e aproximar o nobreak de seu limite operacional.

Troca de baterias ou componentes

A substituição de baterias, carregadores, módulos ou placas exige conferência das conexões e do comportamento do sistema após a intervenção.

Mudanças na infraestrutura elétrica

Alterações em quadros, circuitos, cabeamento, aterramento, disjuntores ou by-pass podem modificar a resposta do conjunto.

Falhas recorrentes

Alarmes frequentes, perda de autonomia, aquecimento, desligamentos inesperados e comportamentos anormais indicam a necessidade de diagnóstico técnico.

Retomada após longo período de inatividade

Equipamentos que permaneceram desligados ou sem acompanhamento podem precisar de inspeção antes de voltar a alimentar cargas sensíveis.

Etapas técnicas do comissionamento de nobreak:

O procedimento deve ser definido conforme o equipamento, o projeto, o ambiente e a criticidade da operação. Em linhas gerais, o trabalho pode seguir as etapas abaixo.

1. Levantamento das informações

A equipe técnica reúne dados sobre:

• modelo e potência do nobreak;
• topologia do UPS;
• tensão de entrada e saída;
• relação de equipamentos protegidos;
• autonomia desejada;
• banco de baterias;
• histórico de falhas e manutenções;
• projeto elétrico ou diagrama unifilar;
• possibilidade de expansão da carga.

Essa análise inicial ajuda a definir o escopo e os testes apropriados.

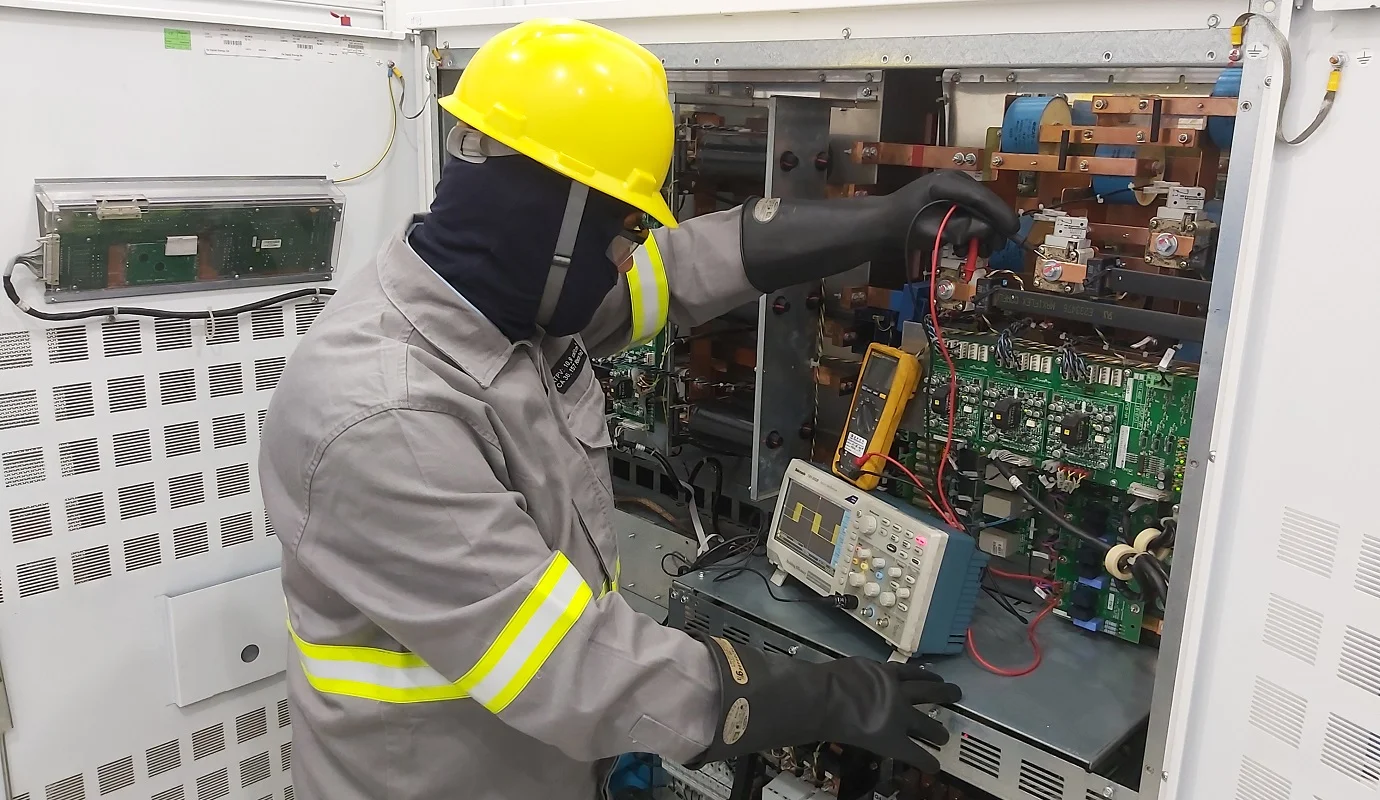

2. Inspeção do equipamento e do ambiente

A inspeção visual verifica possíveis danos, umidade, poeira, aquecimento, obstrução da ventilação e dificuldades de acesso para manutenção.

Também são observadas as condições do quadro elétrico, cabos, disjuntores, conexões e banco de baterias.

3. Conferência da instalação elétrica

A equipe compara a instalação executada com as especificações disponíveis. Essa etapa pode envolver:

• alimentação de entrada;
• circuito de saída;
• compatibilidade da carga;
• aterramento;
• proteções elétricas;
• identificação dos circuitos;
• integração do by-pass;
• conexões das baterias;
• condições de ventilação.

Intervenções elétricas devem ser realizadas por profissionais habilitados, com procedimentos compatíveis com os riscos do ambiente.

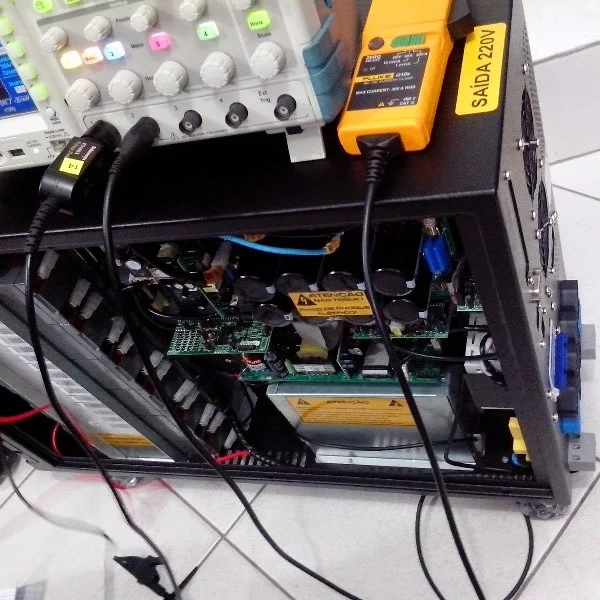

4. Configuração e testes funcionais

Após a análise das condições de segurança, podem ser realizados testes de partida, alarmes, modos de operação e resposta do painel.

Quando o ambiente permite, o escopo também pode incluir simulação controlada de falta de rede, transferência para baterias e operação por by-pass. A execução deve considerar o impacto sobre os equipamentos conectados e a possibilidade de desligamento planejado.

5. Registro dos resultados

Medições, alarmes, parâmetros, ocorrências, restrições e recomendações devem ser documentados. Esse histórico apoia manutenções futuras e ajuda a identificar alterações no comportamento do sistema.

6. Orientação da equipe responsável

Os operadores precisam compreender:

• leitura dos alarmes;
• procedimentos básicos de operação;
• cuidados com ventilação;
• sinais de perda de autonomia;
• desligamento planejado;
• situações que exigem suporte especializado.

Em infraestrutura crítica, a qualidade da operação cotidiana influencia diretamente a confiabilidade do sistema.

Documentos que ajudam na avaliação

A documentação disponível permite uma análise mais precisa. Antes do atendimento, é recomendável reunir:

• projeto elétrico;
• diagrama unifilar;
• especificações e manuais do nobreak;
• dados de placa do UPS e das baterias;
• relação das cargas protegidas;
• registros de alarmes;
• histórico de manutenção;
• informações sobre ampliações recentes;
• relatórios ou laudos anteriores;
• registros de substituição de baterias;
• fotos do equipamento e do ambiente, quando solicitadas.

A ausência de algum documento não impede necessariamente a avaliação, mas pode limitar o escopo ou exigir levantamentos complementares.

Dimensionamento, topologia e autonomia

O dimensionamento de um nobreak não deve se basear apenas na soma nominal dos equipamentos conectados. A análise precisa considerar o perfil da carga, o fator de potência, possíveis picos, a sensibilidade dos sistemas e as expansões previstas.

Topologias de UPS

• Standby ou offline: entra em operação quando identifica uma falha na rede. Pode atender cargas menos sensíveis, conforme avaliação técnica.
• Line-interactive: corrige determinadas variações de tensão e atende aplicações intermediárias.
• Online de dupla conversão: fornece energia condicionada continuamente e costuma ser considerado em aplicações críticas.
• Sistemas modulares ou com baterias externas: oferecem maior flexibilidade para expansão e autonomia, de acordo com o projeto.

A escolha depende da infraestrutura existente, das características dos equipamentos protegidos e do impacto de uma interrupção.

Potência e margem operacional

Operar continuamente próximo ao limite pode aumentar a exposição a sobrecarga, aquecimento e perda de autonomia. A margem adequada deve ser definida com base na carga real e no planejamento de crescimento.

Autonomia necessária

A autonomia pode ter duas finalidades principais:

1. sustentar a operação até a entrada de outra fonte de energia;
2. permitir o desligamento controlado dos sistemas.

O tempo necessário varia conforme a carga, a condição das baterias e a estratégia de continuidade adotada pela organização.

Testes e critérios de aceitação

Ligar o nobreak e observar o painel não é suficiente para avaliar sua aptidão. Os testes precisam gerar evidências técnicas sobre o comportamento do sistema.

O teste funcional avalia comandos, modos de operação, painel e sinalizações. A medição de tensão e frequência permite verificar os parâmetros elétricos entregues à carga.

A avaliação do banco de baterias ajuda a identificar anomalias, conexões inadequadas e perda de autonomia. Já a conferência dos alarmes e eventos verifica se condições relevantes são comunicadas ao operador.

Quando prevista no escopo e permitida pelas condições do ambiente, a simulação controlada de falta de rede permite observar a resposta do UPS à interrupção da alimentação principal. A transferência para by-pass avalia o caminho alternativo destinado à manutenção ou contingência.

O comportamento da carga protegida também deve ser acompanhado durante as transições testadas. Todos os resultados relevantes precisam ser registrados para futuras manutenções e análises.

Os critérios de aceitação devem ser compatíveis com o equipamento, a aplicação e o escopo contratado. Se algum resultado for negativo ou inconclusivo, o relatório deve registrar a pendência e indicar a necessidade de correção ou investigação complementar.

Segurança durante os testes

Testes em sistemas energizados exigem análise de risco e planejamento. Antes de qualquer simulação, é necessário considerar:

• impacto sobre a carga conectada;
• possibilidade de desligamento planejado;
• condição das baterias;
• histórico de falhas;
• topologia do UPS;
• existência de by-pass;
• sensibilidade dos equipamentos;
• riscos para pessoas e processos;
• normas técnicas vigentes;
• procedimentos internos do cliente.

Quando o ambiente não permite determinado teste, a limitação deve ser registrada. A manobra pode ser programada para uma janela operacional adequada.

Manutenção após o comissionamento

O comissionamento registra a condição do sistema em determinado momento. Com o uso, baterias envelhecem, cargas aumentam, componentes sofrem desgaste e o ambiente pode mudar.

Manutenção preventiva

A manutenção preventiva pode incluir:

• inspeção do equipamento e do ambiente;
• análise de alarmes;
• avaliação das baterias;
• conferência de cabos e conexões;
• verificação de ventilação;
• revisão da carga protegida;
• avaliação da autonomia;
• limpeza técnica;
• registro de medições e recomendações.

A periodicidade deve ser definida conforme o equipamento, a criticidade da operação, as condições do ambiente e as orientações aplicáveis.

Manutenção corretiva

A manutenção corretiva ocorre após a identificação de falha, perda de autonomia, alarme crítico ou comportamento anormal.

Depois da intervenção, pode ser necessária uma nova validação para verificar se o sistema está em condições de retornar à operação.

Sinais de alerta

Procure suporte técnico quando houver:

• alarmes recorrentes;
• mensagens de falha no painel;
• redução perceptível da autonomia;
• aquecimento incomum;
• odor ou ruído fora do padrão;
• ventilação obstruída;
• baterias deformadas, com vazamento ou oxidação;
• desligamentos durante oscilações da rede;
• reinicialização de equipamentos protegidos;
• indicação de sobrecarga;
• aumento recente da carga conectada;
• intervenção elétrica sem reavaliação posterior.

Trocar a bateria sem investigar o restante do sistema pode ocultar problemas no carregador, nas conexões, na carga ou na instalação elétrica.

Comissionamento em ambientes críticos

A análise deve ser adaptada às necessidades de cada operação.

Data centers e TI

Servidores, storages, switches, roteadores, firewalls e sistemas de comunicação dependem de alimentação estável. O comissionamento avalia a capacidade do nobreak, a autonomia e o comportamento dos equipamentos durante as transições testadas.

Hospitais, clínicas e laboratórios

Em ambientes de saúde, a criticidade deve ser definida pelo projeto e pela operação. A avaliação precisa considerar os sistemas que devem permanecer ativos, o tempo necessário de sustentação e os procedimentos de contingência.

Varejo e edifícios comerciais

Pontos de venda, redes, servidores locais, automação, CFTV e controles de acesso podem ser afetados até por interrupções breves. A priorização correta das cargas evita que equipamentos secundários permaneçam ativos enquanto sistemas essenciais ficam desprotegidos.

Segurança eletrônica

Câmeras, gravadores, centrais de alarme, switches PoE e controles de acesso exigem análise integrada. O nobreak precisa sustentar os componentes necessários para manter monitoramento, comunicação e registro de eventos.

Indústrias e órgãos públicos

A criticidade pode envolver automação, comunicação, sistemas administrativos e processos operacionais. O dimensionamento deve partir do impacto de cada carga sobre a continuidade do serviço.

Como escolher uma empresa para comissionamento de nobreak?

A contratação deve considerar a capacidade de analisar o sistema como um conjunto, e não apenas o equipamento.

Avalie se a empresa oferece:

• experiência em engenharia elétrica e infraestrutura crítica;
• diagnóstico de carga;
• análise de potência, autonomia e topologia;
• verificação de baterias, aterramento, proteções e by-pass;
• escopo técnico claro;
• testes compatíveis com o risco da instalação;
• documentação e rastreabilidade;
• manutenção preventiva e corretiva;
• comunicação acessível com gestores e operadores;
• postura responsável sobre limitações e riscos.

Propostas baseadas somente em preço ou em promessas absolutas podem deixar pontos técnicos importantes sem avaliação.

A Genset Engenharia e Consultoria atua em engenharia elétrica, engenharia civil e infraestrutura crítica. Sediada em Itumbiara (GO), a empresa possui mais de cinco anos de experiência e atende nacionalmente com serviços de nobreaks, incluindo instalação, manutenção, locação e venda.

A liderança técnica é conduzida por Ricardo Borges, engenheiro eletricista e civil com especialização em sistemas de missão crítica, geração de energia e data centers. Essa experiência contribui para uma análise integrada entre equipamento, infraestrutura elétrica, carga protegida e continuidade operacional.

Conclusão

O comissionamento de nobreak conecta projeto, instalação, testes, documentação e operação. A avaliação identifica incompatibilidades antes que o sistema assuma cargas críticas e cria uma referência técnica para manutenções futuras.

Potência, autonomia, topologia, baterias, aterramento, proteções, alarmes e by-pass precisam ser analisados em conjunto. Mudanças de carga ou infraestrutura também podem exigir uma nova validação.

Empresas, órgãos públicos e empreendimentos que dependem de energia ininterrupta podem solicitar à Genset uma avaliação técnica do ambiente e do nobreak. O diagnóstico ajuda a definir se o sistema precisa de comissionamento, manutenção, reavaliação de capacidade ou ajustes na infraestrutura.

FAQ sobre comissionamento de nobreak

Comissionamento de nobreak é o mesmo que instalação?

Não. A instalação envolve a montagem e as conexões. O comissionamento avalia se o equipamento, as baterias, a infraestrutura elétrica e a carga protegida funcionam de maneira compatível com o projeto e o uso previsto.

Quando o comissionamento deve ser realizado?

A avaliação é indicada após a instalação, substituição do nobreak, troca de baterias, expansão da carga, alterações elétricas, falhas recorrentes ou longos períodos de inatividade.

Quais documentos podem ser entregues após o serviço?

O formato depende do escopo contratado. O atendimento pode gerar registros de medições, condições encontradas, testes realizados, restrições e recomendações técnicas.

Todo alarme indica uma falha grave?

Não necessariamente. O alarme pode indicar uma condição operacional simples ou uma falha que exige intervenção. Eventos recorrentes relacionados a bateria, sobrecarga, temperatura ou rede elétrica devem ser investigados.

A manutenção corretiva substitui a preventiva?

Não. A corretiva trata uma falha identificada. A preventiva acompanha o estado do sistema e reduz a probabilidade de interrupções inesperadas.

Quem deve participar do levantamento técnico?

Gestores de TI, facilities, manutenção, engenharia, segurança eletrônica e operação podem contribuir com informações sobre cargas críticas, histórico de falhas e impactos de uma eventual interrupção.

A troca de baterias resolve qualquer perda de autonomia?

Nem sempre. Também é necessário avaliar carregador, conexões, carga conectada, condições ambientais e histórico de alarmes.

Como solicitar uma avaliação à Genset?

Reúna, quando disponíveis, projeto elétrico, diagrama unifilar, dados do nobreak e das baterias, relação das cargas protegidas, histórico de manutenção e registros de falhas. Essas informações ajudam a definir o escopo técnico do atendimento.
